Meter PF

1. Definisi

Meter Faktor Kuasa (meter PF) ialah alat yang mengukur secara langsung faktor kuasa sistem elektrik arus ulang alik (AC). Faktor kuasa ialah kosinus sudut fasa (φ) antara voltan dan arus, mewakili nisbah kuasa sebenar (kW) kepada kuasa ketara (kVA). Ia menunjukkan kecekapan penggunaan kuasa elektrik dalam litar AC, antara 0 (reaktif semata-mata) hingga 1 (berintangan semata-mata/cekap sempurna).

2. Jenis Utama & Prinsip Operasi

A. Jenis Elektrodinamik (Gegelung Bergerak).

Pembinaan: Mengandungi gegelung arus tetap (dipecahkan kepada dua bahagian) dan dua gegelung voltan bergerak yang dipasang pada gelendong biasa dengan penuding.

Prinsip: Satu gegelung voltan disambungkan dengan perintang siri, satu lagi dengan induktor. Tork yang dihasilkan oleh interaksi mereka bergantung pada perbezaan fasa antara voltan dan arus, menyebabkan pesongan berkadar dengan faktor kuasa.

Skala: Biasanya ditentukur daripada 0.5 ketinggalan melalui 1.0 hingga 0.5 pendahuluan (atau lebih luas), menunjukkan sama ada beban adalah induktif (lagging PF) atau kapasitif (leading PF).

B. Jenis Besi Bergerak

Menggunakan dua set ram besi lembut yang dipengaruhi oleh arus yang berkadar dengan voltan dan arus beban.

Medan magnet yang terhasil berinteraksi untuk menghasilkan tork yang menunjukkan faktor kuasa.

C. Jenis Digital/Elektronik

Sampel bentuk gelombang voltan dan arus untuk mengira perbezaan fasa secara langsung.

Selalunya disepadukan ke dalam meter pelbagai fungsi atau penganalisis kualiti kuasa, menyediakan data tambahan seperti kuasa sebenar/reaktif, harmonik, dsb.

3. Ciri-ciri Utama

• Skala Dwi/Arah: Jelas menunjukkan ketinggalan (beban induktif seperti motor) dan faktor kuasa pendahuluan (beban kapasitif seperti bank kapasitor).
• Tiada Kawalan Bebas: Tidak seperti wattmeter, kebanyakan meter PF analog tidak mempunyai pelarasan sifar; penunjuk terletak pada kedudukan rawak apabila diputuskan.
• Sambungan: Memerlukan kedua-dua arus (siri dengan beban, biasanya melalui pengubah semasa - CT) dan potensi (selari dengan bekalan, melalui pengubah berpotensi - PT) sambungan.
• Julat Aplikasi Luas: Digunakan daripada-litar voltan rendah kepada-talian penghantaran voltan tinggi (menggunakan pengubah instrumen).

4. Aplikasi Utama

• Loji Perindustrian: Pantau PF jentera-motor, pemampat dan relau aruhan untuk mengoptimumkan kecekapan dan mengelakkan penalti utiliti.
• Pencawang Elektrik: Pantau PF beban keseluruhan untuk kestabilan grid dan pampasan kuasa reaktif.
• Bangunan Komersial: Urus PF sistem HVAC, pemberat lampu dan beban lain untuk mengurangkan kehilangan dan meningkatkan kapasiti.
• Penjanaan Kuasa: Kawal PF penjana segerak (dengan melaraskan pengujaan) untuk memberikan kuasa sebenar dan reaktif yang diperlukan.
• Kawalan Bank Kapasitor: Hidupkan/matikan bank kapasitor secara automatik untuk membetulkan PF yang ketinggalan.

5. Kepentingan & Faedah

• Mengurangkan Kehilangan Kuasa: Meningkatkan PF untuk meminimumkan kehilangan I²R dalam kabel dan transformer.
• Mengelak Penalti Utiliti: Banyak utiliti mengenakan bayaran tambahan untuk faktor kuasa rendah (biasanya<0.9 lagging).
• Meningkatkan Kapasiti Sistem: Membebaskan kapasiti dalam kabel dan transformer sedia ada dengan mengurangkan aliran arus reaktif.
• Meningkatkan Kestabilan Voltan: Meningkatkan peraturan voltan, terutamanya pada penghujung talian pengedaran yang panjang.

Ringkasan:

Meter Faktor Kuasa ialah instrumen penting untuk memantau kecekapan penggunaan kuasa AC. Dengan menunjukkan hubungan fasa antara voltan dan arus, ia membolehkan pengendali mengekalkan faktor kuasa yang hampir kepada perpaduan, mengurangkan kos tenaga, meminimumkan kerugian dan memastikan penggunaan infrastruktur elektrik yang optimum. Sama ada sebagai instrumen panel analog khusus atau sebagai sebahagian daripada sistem pemantauan digital, ia kekal sebagai asas pengurusan kuasa yang berkesan.

Parameter

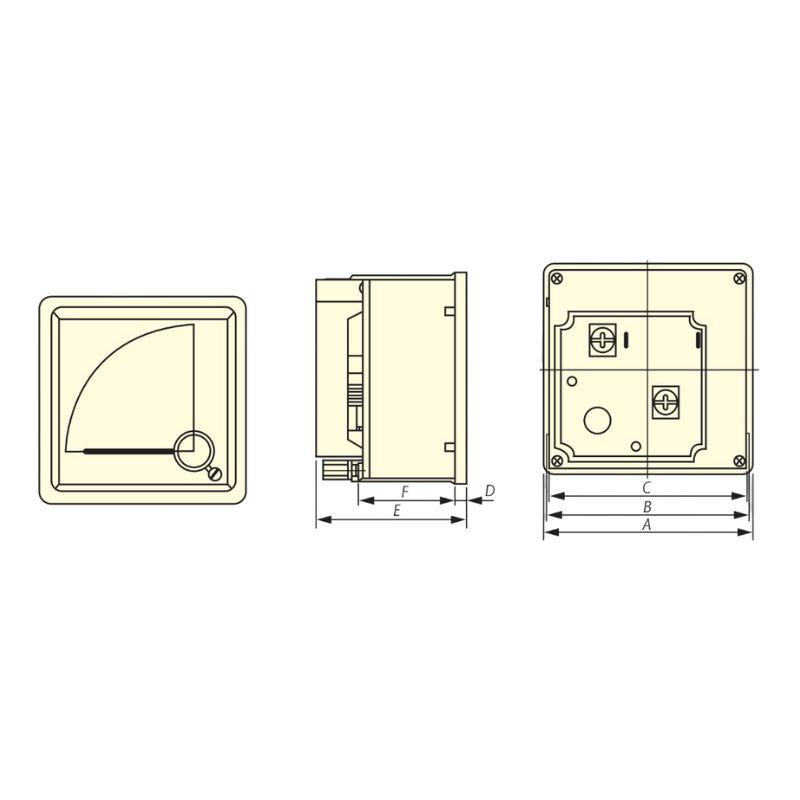

Dimensi (mm)
