Ammeter AC Dikendali CT

Ammeter AC kendalian CT ialah instrumen pengukuran elektrik yang direka untuk mengukur arus ulang alik (AC) menggunakan Transformer Arus (CT). Sistem ini menyediakan kaedah yang selamat, mudah dan berskala untuk mengukur arus AC yang tinggi tanpa mengganggu litar utama secara langsung.

Prinsip Teras:

Sistem ini terdiri daripada dua komponen berasingan:

Pengubah Arus (CT): Pengubah toroid yang mengapit di sekeliling-konduktor pembawa arus ("utama"). Ia menurunkan arus primer yang tinggi kepada arus sekunder yang lebih rendah, berkadar dan terpencil (kadaran menengah standard ialah 5A atau 1A).

Ammeter: Meter panel khusus, selalunya dengan skala yang ditentukur untuk arus primer. Inputnya direka bentuk untuk disambungkan terus ke belitan sekunder CT.

Ciri & Kelebihan Utama:

• Pengasingan & Keselamatan: CT menyediakan pengasingan galvanik antara litar-voltan/kuasa tinggi dan meter. Ini membolehkan pengukuran yang selamat dan melindungi kakitangan dan peralatan daripada voltan tinggi.
• Bukan-Pemasangan Invasif (untuk CT): CT boleh dipasang dengan hanya mengapitnya di sekeliling konduktor berpenebat. Litar utama tidak perlu dipecahkan atau diganggu secara fizikal, kelebihan ketara berbanding ammeter input-terus.
• Kebolehskalaan untuk Arus Tinggi: Dengan memilih CT dengan nisbah yang sesuai (cth, 100:5, 500:1), ammeter arus rendah-piawai boleh digunakan untuk mengukur arus beribu-ribu ampere.
• Isyarat Piawai: Output arus sekunder (5A/1A) ialah piawaian industri, membenarkan ammeter yang sama digunakan dengan CT berbeza dengan hanya menukar skala atau penentukuran.
• Kehilangan Kuasa yang Dikurangkan: Meter hanya mengendalikan arus sekunder rendah, mengakibatkan kehilangan kuasa yang minimum dalam litar pengukuran.

Aplikasi Utama:

• Alat Suis Elektrik & Panel: Kaedah standard untuk pengukuran semasa dalam papan agihan voltan rendah, sederhana dan tinggi-tinggi, pusat kawalan motor (MCC) dan pencawang.
• Sistem Pemantauan Tenaga: CT memberi isyarat semasa kepada meter kuasa, penganalisis tenaga dan sistem SCADA.
• Jentera Perindustrian: Untuk memantau arus beban pada motor besar, pam, pemampat, dan pemanas.
• Pemasangan semula dan Pengukuran Sementara: Mudah dipasang pada konduktor hidup sedia ada untuk kajian beban atau penyelesaian masalah.

Secara ringkasnya, ammeter AC kendalian CT ialah penyelesaian yang selamat, praktikal dan penting untuk mengukur arus AC sederhana hingga tinggi dalam sistem kuasa. Ia menggabungkan kemudahan pengapit-pada pengukuran dengan ketepatan dan ketepatan panel-instrumen yang dipasang, dengan keperluan keselamatan asas bahawa CT sekunder mesti sentiasa kekal disambungkan kepada beban (meter) atau dipintas.

Parameter

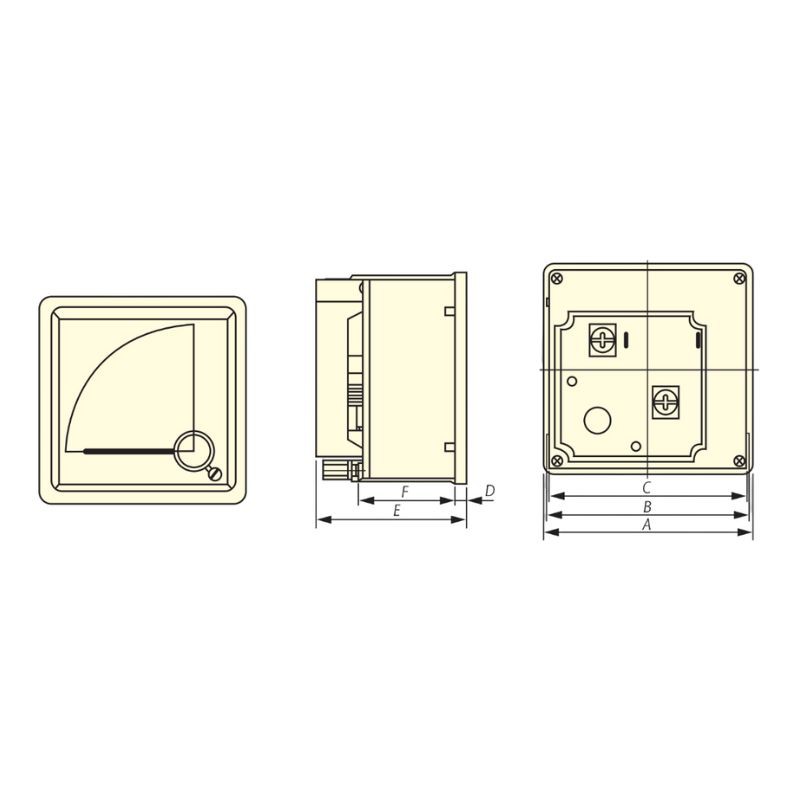

Dimensi (mm)
