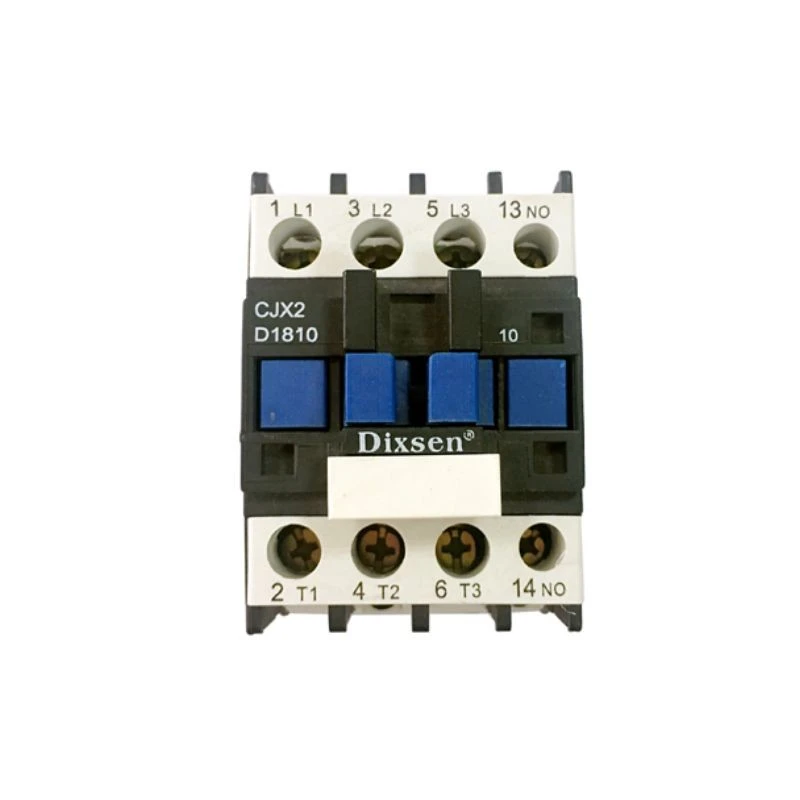

Penyentuh AC 24v



AC Contactor 24v ini ialah-peranti pensuisan elektromagnet berprestasi tinggi yang direka bentuk untuk operasi buatan jauh-dan-operasi dalam sistem kawalan industri, aplikasi permulaan motor dan rangkaian pengagihan kuasa. Direka bentuk untuk mematuhi piawaian IEC 60947-4-1 dan UL 508, penyentuh ini memberikan prestasi yang boleh dipercayai di bawah beban elektrik yang menuntut, memastikan kawalan yang selamat dan cekap bagi motor AC 3 fasa, bank lampu, kapasitor dan elemen pemanasan rintangan.



Menampilkan gegelung 24V AC 50/60Hz, penyentuh ini disesuaikan khusus untuk-litar kawalan voltan rendah yang biasa ditemui dalam panel Pengawal Logik Boleh Aturcara (PLC), sistem automasi bangunan dan peralatan HVAC. Pembinaan modularnya yang padat meminimumkan keperluan ruang panel sambil menawarkan keupayaan kepupusan arka yang unggul untuk hayat operasi yang dilanjutkan.



Spesifikasi Teknikal Utama



Parameter	Spesifikasi
Voltan Gegelung	24 V AC (50/60 Hz)
Penggunaan Gegelung	Ambil-: 70 VA / Pegangan: 9 VA
Arus Terma Dinilai (Ith)	[40] A (Pilih varian: 9A–95A tersedia)
Voltan Operasi Berkadar (Ue)	690 V AC
Voltan Tahan Impuls (Uimp)	8 kV
Ketahanan Mekanikal	15 juta operasi
Daya Tahan Elektrik	1.2 juta operasi (AC-3)
Konfigurasi Kutub	3 Tiang Utama Biasanya Terbuka (3NO).
Kenalan Bantu	1 Biasanya Terbuka (NO) + 1 Biasanya Tertutup (NC)
Jenis Pemasangan	Rel DIN (35mm) atau Pemasangan Skru Panel
Darjah Perlindungan	IP20 (Finger-terminal selamat)
Suhu Ambien	-25 darjah hingga +55 darjah



Ciri Teras & Faedah



• Kebolehpercayaan Tinggi dalam Persekitaran Yang Keras: AC Contactor 24v menggunakan perak-double{2}}sentuh putus yang menentang kimpalan dan hakisan, memastikan kekonduksian yang konsisten walaupun semasa kejadian arus masuk yang tinggi. Gegelung berkapsul menyediakan penebat yang sangat baik dan rintangan lembapan, menjadikannya sesuai untuk bengkel perindustrian dan kabinet kawalan luar.





• Tenaga-Reka Bentuk Gegelung Cekap: Gegelung AC 24V menggabungkan litar magnet yang dioptimumkan untuk penggunaan kuasa yang rendah. Penekan lonjakan terbina dalam-nya meminimumkan gangguan elektromagnet (EMI), melindungi input PLC sensitif dan mikropengawal yang disambungkan ke litar kawalan yang sama.





• Alat-Pemasangan Percuma & Selamat: Dilengkapi dengan IP20 jari-terminal selamat, penyentuh ini menghalang kejutan elektrik yang tidak disengajakan semasa pendawaian. Mekanisme penguncian bi-yang stabil membolehkan snap pantas-pada pemasangan pada rel DIN 35mm standard, dengan ketara mengurangkan masa pemasangan dan kos buruh.





• Peluasan Aksesori Modular: Antara muka-depan menerima snap-pada blok sesentuh tambahan, pemasa pneumatik (hidup-tunggu/mati-kelewatan) dan interlock mekanikal. Modulariti ini membolehkan penciptaan pemula delta-bintang yang kompleks, pemasangan penyentuh terbalik dan panel kawalan jujukan tanpa memerlukan pendawaian panel tambahan.







Aplikasi Biasa



• Kawalan Motor (AC-3 Kewajipan): Memulakan dan memberhentikan motor aruhan sangkar tupai dalam penghantar, pam, pemampat dan alatan mesin.



• Pengagihan Kuasa (Kewajipan AC-1): Menukar beban rintangan seperti ketuhar industri, relau elektrik dan papan pengedaran lampu.



• Sistem Automasi: Menggerakkan injap solenoid, pam hidraulik dan tali pinggang penghantar dalam talian pengeluaran automatik.



• HVAC & Penyejukan: Mengawal unit pemeluwapan, unit pengendalian udara (AHU), dan pemanas saluran elektrik.



• Tenaga Boleh Diperbaharui: Menukar penyongsang dan sambungan bank bateri dalam sistem tenaga suria.



Panduan Pemilihan



Saiz Bingkai	Nilai Semasa (Iaitu)	Kuasa Motor (220V)	Kuasa Motor (380V)
09	9A	2.2kW	4kW
12	12A	3kW	5.5kW
18	18A	4kW	7.5kW
25	25A	5.5kW	11kW
32	32A	7.5kW	15kW
40	40A	11kW	18.5kW
50	50A	15kW	22kW
65	65A	18.5kW	30kW
80	80A	22kW	37kW
95	95A	30kW	45kW



Dimensi (mm)
